| Projektname | Dopres |
| Aufgabenstellung | Datenerfassung an einem Versuchsaufbau im Fortgeschrittenenpraktikum des physikalischen Instituts der Universität Tübingen. Der Versuch dient der Durchführung des Brossel-Bitter Experiments (optische Doppelresonanz) (Näheres siehe z.B. Alan Corney, Atomic and Laser Spectroskopy, Oxford Press) |
| Auftraggeber | Physikalisches Institut der Universität Tübingen |
| Zeitraum | 1989 |
| Zielsystem | 4.7 MHz 8086 PC mit 128 K RAM, 10 MB Harddisk CGA
Grafikadapter. Betriebssystem Microsoft DOS. Das Programm benutzt ausschließlich den Grafikmodus. Dazu wurde eine eigene einfache Fensteroberfläche entwickelt. |
| Programmiersprache | Turbo Pascal |
| Sonstiges | Dopres nahm am Wettbewerb um den deutschen Hochschul Software Preis 1990 der Akademischen Software Kooperation ASK teil und erhielt eine Urkunde für "anerkennenswerte Leistung und Teilnahme". (Dies erhielten 83 von 219 eingesandten Programmen) |
|
|
|
| Programmfunktionen | |

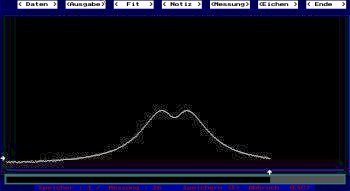

| Bei der Datenaufnahme wird vom Programm mittels eines DA/AD Wandlers ein Magnetfeld durchgestimmt und als Funktion davon das Fluoreszenzlicht eines Photodetektors aufgezeichnet. Es können mehrere Messungen durchgeführt werden und mit Kommentar versehen auf der Festplatte abgelegt werden. |
×
Messdatenerfassung
|

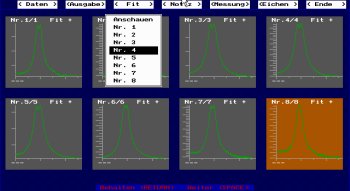

| Zur weiteren Datenauswertung kann eine der
aufgezeichneten Messkurven geladen werden. |
×
Messdatenkatalog
|

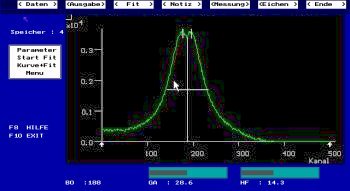

| Datenauswertung durch Anpassung einer
Lorenzkurve nach dem "Least Square Fit" Verfahren. Dabei werden die
Parameter der Funktion iterativ mittels eines
Matrix-Diagonalisierungsverfahrens optimiert, bis die quadratische
Abweichung von Messkurve und Theoriekurve minimal ist. |
|
| Die Startwerte der Fitparameter werden dabei mit
Hilfe der Cursortasten interaktiv in der im Monitor angezeigten
Messkurve ermittelt. |
×
Datenauswertung
|

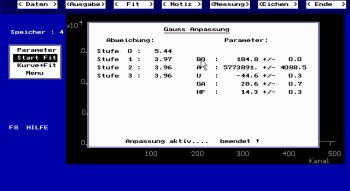

| Ausgabe der Fitresultate. |
×
Resultate
|

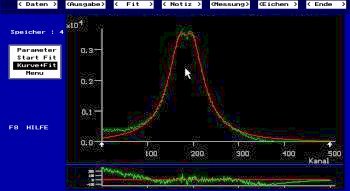

| Anzeige der angepassten theoretischen Daten mit
den Messdaten. Im unteren Bereich ist die Differenz der Kurven zu
sehen. |
×
Vergleich Messdaten und Anpassung
|
